Преднагреватели плат

Для чего нужен предварительный нагрев плат?

Преднагреватели плат являются вспомогательным паяльным оборудованием. Их задача — предварительный нагрев печатных плат снизу — непосредственно перед пайкой и после нанесения паяльной пасты. Это необходимо при распайке и пайке электронных компонентов BGA и SMD, ведь нижний прогрев платы позволяет уменьшить разницу температур в зоне демонтажа и на остальной поверхности платы (поскольку нагрев термофеном или инфракрасной лампой охватывает точечную или небольшую область сверху платы), что особенно важно при работе с многослойными платами. Таким образом, исключается деформация платы. В придачу, благодаря предварительному нагреву, при пайке требуется меньшая температура нагрева паяльного инструмента — потому что не понадобится выставлять большую температуру, чем необходимо для расплавления припоя.

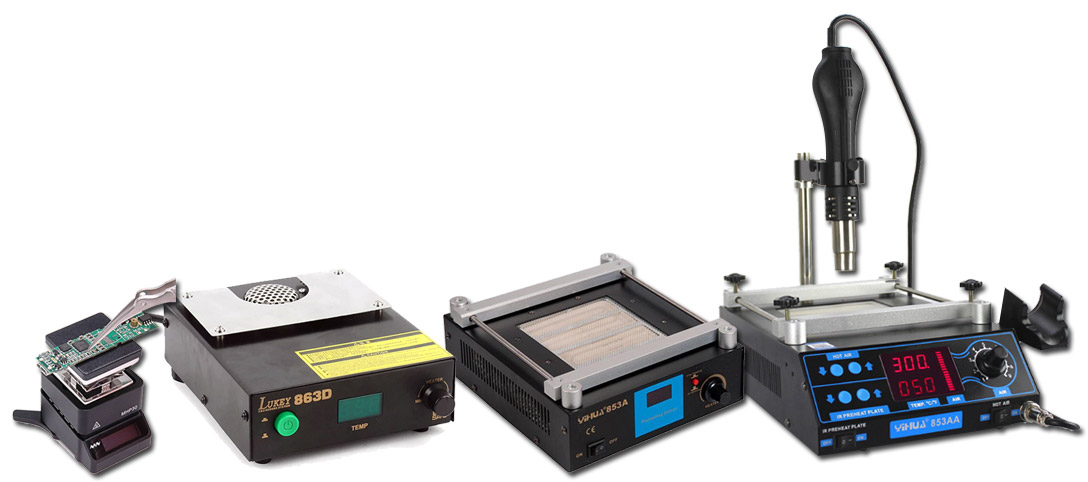

Разновидности преднагревателей плат

Преднагреватели плат классифицируются по типу нагрева и способу управления температурой нагрева. Кроме того, такое оборудование выпускается как в виде самостоятельных приборов, так и в виде комбинированных паяльных станций (например, нижний преднагреватель + термофен, нижний преднагреватель + термофен + паяльник, нижний преднагреватель + инфракрасная лампа + термофен + паяльник). Совмещённые, многофункциональные паяльные станции позволяют оптимизировать процесс пайки, поскольку не потребуется покупать несколько инструментов.

В зависимости от метода нагрева, нижние преднагреватели плат делятся на конвекционные и инфракрасные.

Конвекционные, или термовоздушные, преднагреватели плат осуществляют нагрев с помощью струи горячего воздуха. Их ещё называют конвекционными. Отличительной особенностью такого оборудования является возможность оснащения функцией обдува холодным воздухом. Однако, у конвекционных преднагревателей интенсивность воздушного потока не регулируется.

Для размещения печатной платы такие преднагреватели могут оснащаться платформами с вырезом над зоной обдува. Также выпускаются модели, у которых нет плиты. Поэтому к ним необходимо покупать столик или держатель для удержания плат.

Инфракрасные подогревают платы снизу бесконтактным методом, с помощью инфракрасного излучения, создаваемого кварцевым нагревательным элементом. Благодаря этому обеспечивается равномерное распределение тепла.

Преднагреватели такого типа можно разделить на два подвида, в зависимости от способа размещения плат — на преднагреватели с термостолом, с платформой и на нагреватели с реечными держателями для плат.

Управление температурой бывает двух типов: аналоговое и цифровое. В первом случае регулировка осуществляется рукояткой, во втором — кнопками. Профессиональные модели позволяют использовать нагрев по программируемому температурному профилю и даже синхронизироваться с другим паяльным и вспомогательным оборудованием — термофенами и дымоулавливателями.

Характеристики преднагревателей плат

Характеристиками преднагревателей являются мощность, температура нагрева, диаметр нагревательной площадки или её площадь, размеры под печатную плату (для преднагревателей с держателями плат), дополнительные функции.

Мощность преднагревателей может быть разной. У компактного преднагревателя она составляет всего лишь 60 Вт, тогда как у «полноразмерного» в наличии от 460 до 600 Вт. А у «крупноразмерных» и комбинированных паяльных станций со встроенным нижним нагревателем она превышает 1000 Вт.

Температура нагрева (точнее, диапазон температуры нагрева) у разных моделей существенно отличается. Например, в большинстве распространённых преднагревателей плат она представлена диапазонами 38-232°С, 60-150°С, 100-350°С, 50-200°С, 120-250°С. Поэтому при покупке стоит руководствоваться температурой пайки (плавления припоя или паяльной пасты) и допустимым нагревом печатной платы.

Размеры нижних преднагревателей плат указываются по-разному. Это обусловлено различием конструкций: наличием или отсутствием держателей для плат, формой области нагрева (квадратная, круглая). Поэтому у термовоздушных преднагревателей в спецификациях указывают площадь нагрева или диаметр нагревательной площадки. В свою очередь, инфракрасные преднагреватели характеризуются размерами термостола или размерами платы (если оборудование оснащено держателем для плат). Иногда могут указывать и максимальные габариты печатной платы, и размер области нагрева. Наиболее распространённые размеры зоны нагрева инфракрасных преднагревателей — 30х30 мм, 110х110 мм, 120х120 мм, 130х130 мм, 248х140 мм, 280х270 мм.

К дополнительным функциям можно отнести обдув холодным воздухом (у конвекционных преднагревателей), возможность задания температурных профилей и возможность подключения к компьютеру.

В качестве источника питания «полноразмерные» преднагреватели плат используют бытовую электрическую сеть напряжением 110 и/или 220В. А мини-преднагреватели работают от пониженного напряжения, подающегося от блока питания.

Где купить?

В нашем интернет-магазины представлены инфракрасные преднагреватели плат китайской фирмы «YIHUA» — самостоятельный нижний нагреватель YIHUA 853A и комбинированные паяльные станции с преднагревателями YIHUA 853AA и YIHUA 1000B.

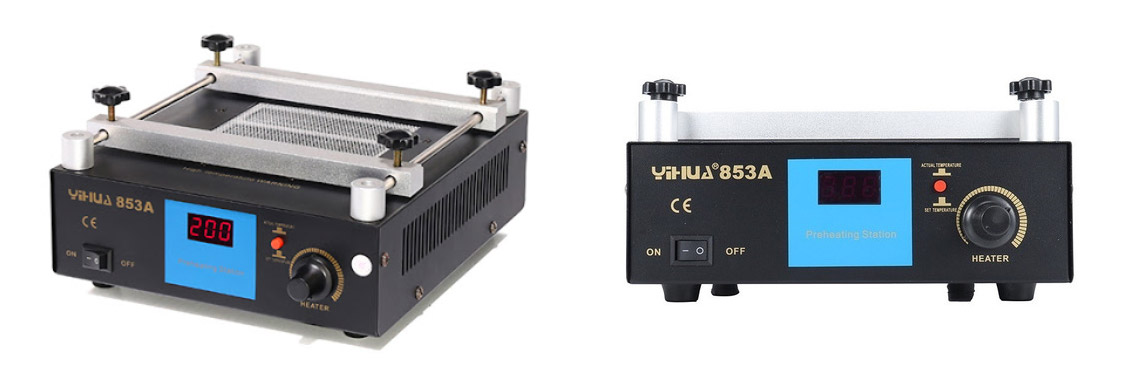

Преднагреватель плат YIHUA 853A оснащён салазками для удержания платы. Имеет цифровой дисплей для отображения температуры нагрева. Обладает мощностью 600 Вт. Диапазон температуры нагрева — 50-350°С. Её стабильность поддерживается ПИД-регулятором. Область прогрева — 130х130 мм. Выполнен в антистатическом варианте, благодаря чему препятствует повреждению электронных компонентов, чувствительных к статическим зарядам.

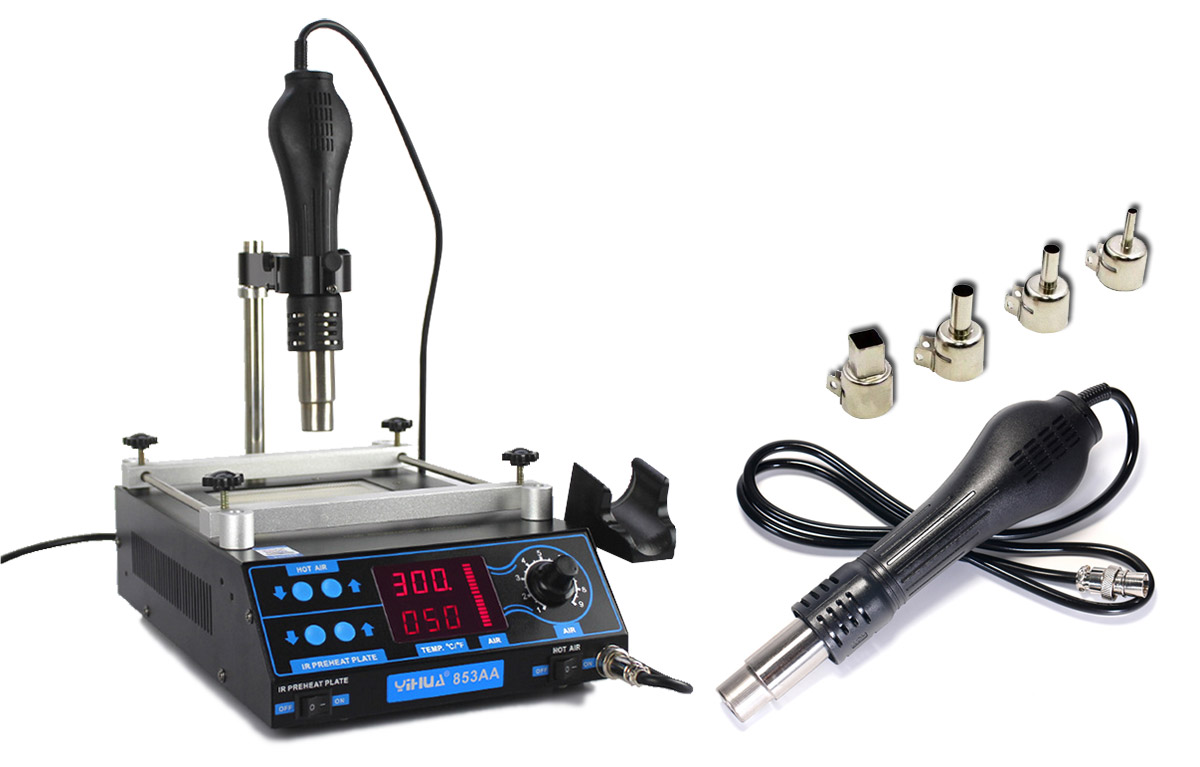

Комбинированная паяльная станция YIHUA 853AA состоит из встроенного преднагревателя с широким диапазоном температур — 50-400°С и фена, которым можно осуществлять поверхностных монтаж электронных компонентов. Как и модель 853A, снабжена рейками для удержания платы. Фен устанавливается на штатив. Для отображения температуры имеется LED дисплей. Размер зоны нагрева — 120х120 мм.

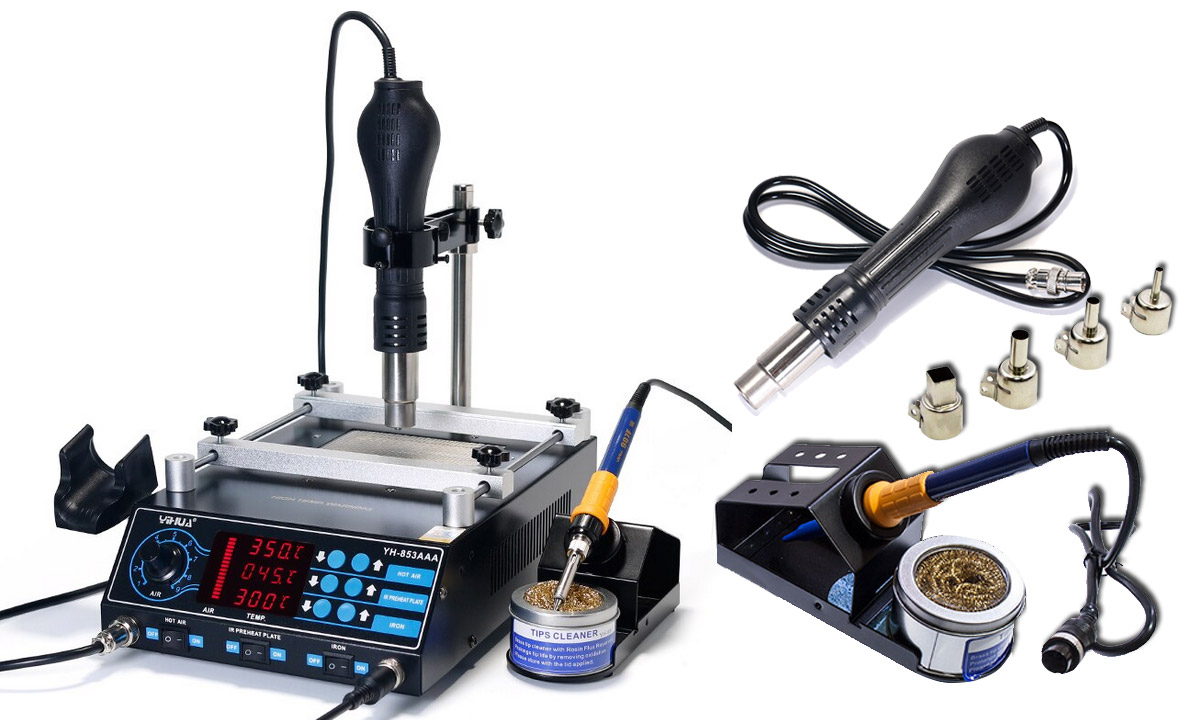

Комбинированная инфракрасная паяльная станция YIHUA 1000B является многофункциональным комплексом, состоящим из нижнего преднагревателя плат, инфракрасной лампы, бесщёточного термофена и паяльника. Нижний нагреватель в составе станции имеет размеры 120х120 мм. Снабжён планками для фиксации платы. Отличительной особенностью является возможность выбора единиц отображения температуры — °С или °F. Диапазон температур составляет от 50° до 200°С.
