Разновидности мультиметров

Универсальными контрольно-измерительными приборами, применяющимся для замеров характеристик тока, являются мультиметры. Они сочетают в себе функции вольтметра, амперметра, омметра, частотометра и даже термометра. Для снятия измерений используют измерительные шнуры со щупами, зажимами или термодатчиками, а выбор измерений (а часто и выбор диапазона) производится вручную. Однако возможности цифровых мультиметров не ограничиваются данным набором функций и могут отличаться управлением и способом снятия замеров. Поэтому выпускаются различные специализированные мультиметры, которые выделяются из основной массы.

Классификацией для необычных разновидностей мультиметров будет форма прибора и исполнение рабочей части, способ управления проведением измерений, а также функции, не связанные с электрическими характеристиками. За отправную точку примем наиболее распространённое исполнение цифровых мультиметров — ручное. С обязательным выбором измерений (и диапазона) и с применением аксессуаров (измерительных шнуров со щупами).

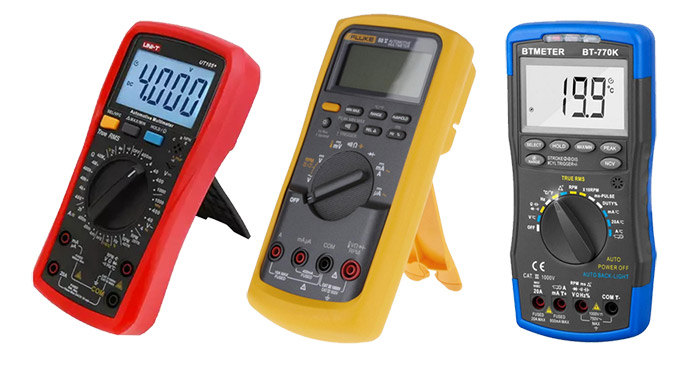

Автомобильные мультиметры

Мультиметры могут применяться не только в радиоэлектронике и ремонте бытовой техники, но и в автосервисе. Для этого существует особая разновидность — автомобильные мультиметры. Внешне они похожи на привычные портативные ручные мультиметры, однако ними можно проверить зажигание, систему впрыска топлива, ABS, датчика лямбда-зонда.

По-сути, это обычный мультиметр, но с дополнительными функциями тахометра (TACH) и измерения угла опережения зажигания. Они отличаются совместимостью с количеством цилиндров двигателя. По данному параметру большинство моделей универсальны, поскольку подходят и для 4-х, и для 6-ти, и для 8-ми цилиндровых моторов. Но выпускаются приборы и на 5 цилиндров. Количество оборотов двигателя, которые могут измерять такие приборы, составляет от 600 до 4000 об/мин. и от 6000 до 12000 об/мин. Многие умельцы предлагают варианты создания приспособлений, которые позволят любому мультиметру измерить обороты, однако проще воспользоваться готовым решением.

Ещё одна особенность автомобильных мультиметров состоит в том, что многие из них имеют возможность подключения к компьютеру.

Автомобильные мультиметры выпускаются в небольшом ассортименте, который можно разделить на простые и профессиональные.

Аналоговые мультиметры

Приборы данного типа с натяжкой можно причислить к разновидностям мультиметров. Они имеют стрелочную индикацию результатов измерений и отличаются отсутствием электронной составляющей в виде аналого-цифрового преобразователя. К тому же, для работы им не нужны батареи питания (за исключением измерения сопротивления).

Аналоговые мультиметры выпускаются в портативном ручном исполнении. Вместо дисплея снабжены стрелочной шкалой с размеченными делениями нескольких параметров — напряжения, тока, сопротивления.

Преимуществами аналоговых мультиметров являются эксплуатация без источника питания, мгновенное отображение изменения сигнала, возможность снятия замеров в электромагнитных полях. Недостатки — большая погрешность измерений, чувствительность к вибрациям и ударам, необходимость калибровки перед началом измерений, необходимость соблюдать полярность, ограниченный набор функций. Из-за этих особенностей такие измерители редко встречаются в продаже.

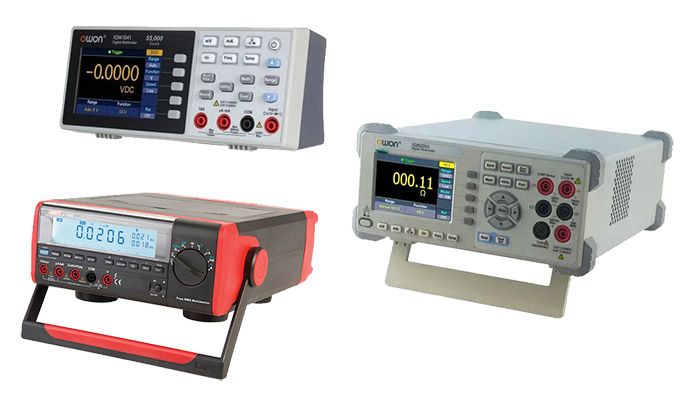

Настольные мультиметры

Главное отличие настольных мультиметров — исполнение. Если ручные в процессе измерений можно держать в руках, поставить под углом 45° на стол с помощью раскладной подставки, либо же просто положить тыльной стороной на стол, то настольные сделаны исключительно для установки на стол. Хотя они также, как и ручные, являются переносными.

Настольные мультиметры не только габаритнее обычных ручных, они весят больше — например, 0,9 кг или 3,5 кг. Их также характеризует огромный дисплей на десятки, а то и сотни тысяч единиц, которые не может дать ручной мультиметр. К примеру, OWON XDM1041 имеет 55000 единиц отсчёта, а GW Instek GDM-8255A — 200000.

Ещё одно отличие — более высокая чувствительность (разрешение) и точность. Например, она может составлять 0,012% для напряжения.

Скорость измерений тоже намного больше. Например, она может составлять до 1000 замеров в секунду.

Также настольные мультиметры обладают полным набором измерений и могут иметь дополнительные функции: математические расчёты, сохранение и блокировка настроек, двойные измерения. Кроме того, их можно подключить к компьютеру с помощью интерфейсов RS232 или USB.

Измерители настольного (стационарного) формата подойдут для инженеров-конструкторов и лабораторий.

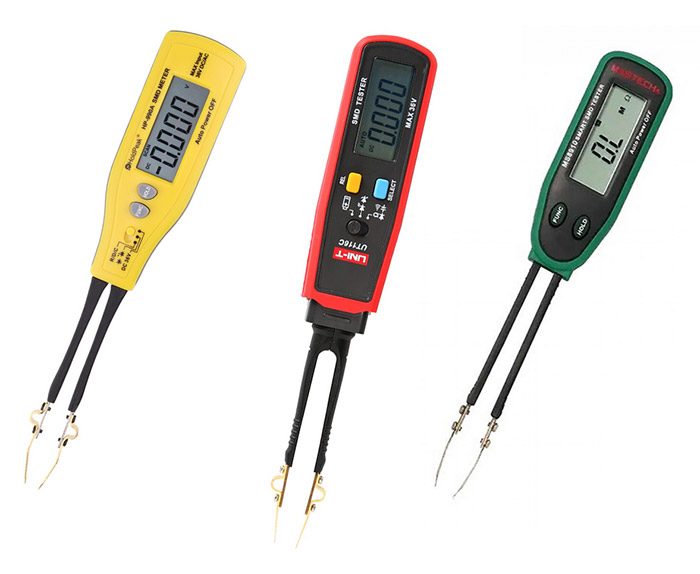

Мультиметры-SMD пробники

Прежде всего, выделяются мультиметры нестандартной формы, которая также связана с конструкцией и расположением датчиков. В частности, мультиметры-пробники. Они не только не похожи внешне на привычные ручные мультиметры, но и имеют отличающийся функционал. Например, UNI-T UT-116A способен измерить низковольтное постоянное напряжение, сопротивление, ёмкость, а также могут проверить диоды и осуществить звуковую прозвонку цепи. У большинства моделей отсутствует возможность измерения напряжения.

Основными функциями этой разновидности являются тестирование диодов, прозвонка цепи, измерение сопротивления. Характерная особенность — отсутствие выбора диапазона измерений у преимущественного большинства моделей.

Отличительная особенность мультиметров-пробников — форма корпуса. Они сделаны в виде тестера-ручки и имеют два щупа-пинцета в верхней части, чем отличаются от мультиметров, к которым необходимо подключать измерительные шнуры. При этом они намного компактнее и имеют меньший дисплей.

Мультиметры-пробники оснащены пинцетами с помощью которых производятся замеры. Это связано с тем, что они предназначены для SMD-компонентов. Из-за этого их также называют SMD-тестерами.

Губки пинцета делают съёмными. Для защиты SMD-тестеры могут иметь чехол в комплекте.

Пробники относятся к ручным приборам, поскольку в процессе работы их нужно держать в руке.

SMD-тестеры — малочисленная разновидность мультиметров.

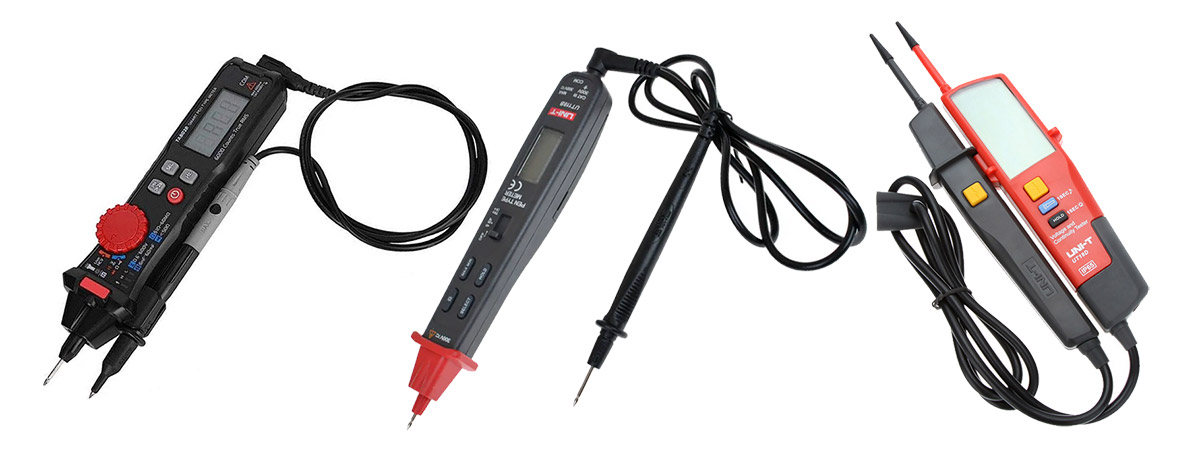

Мультиметры-ручки

Это также редкая разновидность мультиметров. Она выделяется формой в виде ручки со встроенным щупом на кончике (второй щуп с измерительным шнуром присоединяется отдельно). Для удобства может быть предусмотрено крепление для выносного измерительного щупа. При этому существуют модели, похожие на кабельные тестеры (состоят из двух частей, с размещением щупа на обоих половинках прибора).

Такая разновидность предназначена для ручного использования. В процессе измерений мультиметр удерживаем в одной руке, а выносной щуп или вторую половинку прибора — в другой руке. Как и SMD-тестеры, их отличают компактные размеры.

Мультиметры-ручки способны измерять постоянное и переменное напряжение, сопротивление, проверять диоды и осуществлять звуковую прозвонку цепи. Некоторые модели могут измерить ёмкость, частоту и постоянный/переменный ток. Также они могут иметь функцию NCV и даже Live (определение фазного и нулевого провода). Как правило, диапазон измерений определяется автоматически.

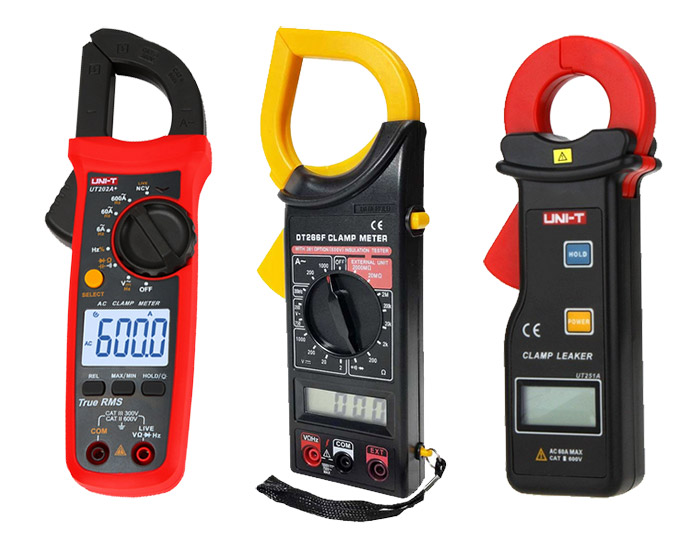

Токоизмерительные клещи

Довольно распространённой разновидностью контрольно-измерительных приборов являются токоизмерительные клещи. Как понятно из названия, их специфика — измерение тока. Но ведь эта функция присутствует и у мультиметров? Да, это верно. Однако клещи ориентированы на измерение больших величин — от 60 до 1000А у бытовых моделей, тогда как верхний предел измерения силы тока у мультиметров составляет 10 или 20А. Правда, при этом нижний диапазон также различается: у токовых клещей он начинается от 15А, а у мультиметров он начинается от 20 мкА.

К особенностям функционала можно отнести наличие бесконтактного детектора напряжения (NCV) у трети моделей, тогда как у мультиметров эта функция встречается редко. Но и это не всё — клещи снабжают функцией определения фазного провода (Live).

Вторая особенность этих приборов — конструкция и способ измерения. У токоизмерительных клещей рабочим инструментом являются губки-клещи, которые раздвигаются при нажатии на рычаг. Они созданы для проведения измерений без разрыва электрической цепи. То есть, для замеров не нужно разрезать провод или отсоединять его от контактов или клемм. При этом также можно проводить замеры контактным способом с использованием измерительных шнуров со щупами.

В зависимости от особенностей конструкции, которые определяют способны клещей, различают токоизмерительные клещи только для переменного тока и для постоянного с переменным током.
