USB-разветвители, USB-удлинители, сфера применения, разновидности

USB-разветвители

С развитием электроники часто приходится иметь дело с различными устройствами (фотокамеры, мобильные телефоны, принтер, клавиатура, компьютерная мышь, флешка, светильник и т.д.), которые необходимо подключать к компьютеру с помощью USB-портов. Однако иногда имеющееся количество портов недостаточно. В таких случаях можно воспользоваться USB-концентратором (разветвителем).

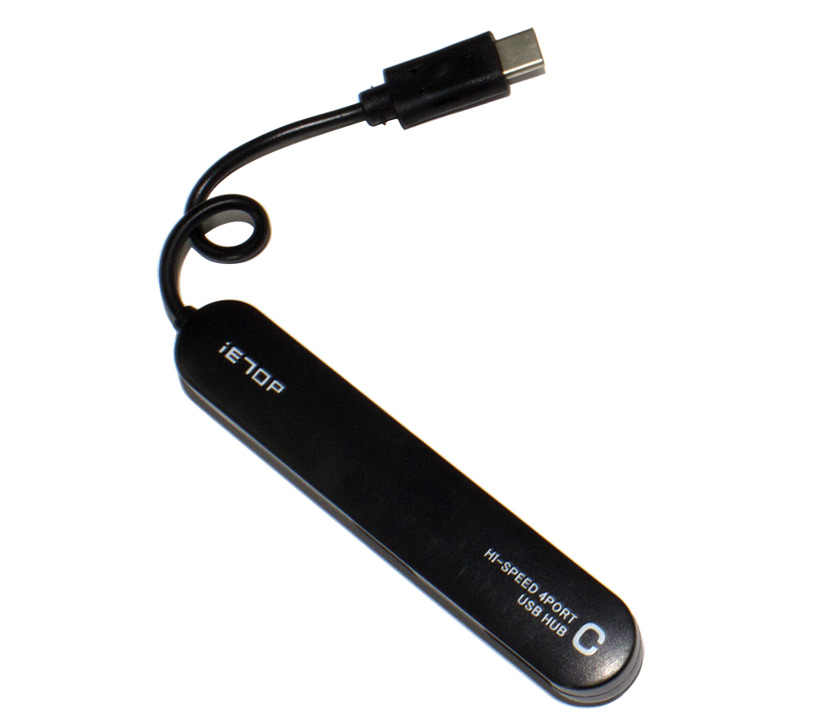

USB-Hub (концентратор, разветвитель) — специальное устройство для увеличения количества USB-портов. Позволяет одновременно подключать электронные устройства, работающие с USB-интерфейсом. Хотя при этом могут возникнуть нюансы, особенно если одновременно задействовать все имеющиеся порты разветвителя или подключить несколько энергоёмких устройств. Поскольку при этом может не хватить питания для всех подключённых устройств. Это связано с тем, что электроэнергия распределяется между всеми подключёнными устройствами. Поэтому при перегрузке разветвителя скорость передачи данных может снизиться, либо же USB-Hub вообще отключится. Поэтому существуют USB-концентраторы с подключением к бытовой сети 220В. Такие разветвители называют активными. Пассивные — без подключения к источнику питания.

Активные разветвители можно использовать как пассивные. В таком случае просто не подключается внешний источник питания. Однако при этом теряются свойства надёжности передачи данных для энергоёмких устройств (например, флешек или HDD-накопителей).

Ещё одна разновидность USB-разветвителей — беспроводные концентраторы. Они применяются при работе с ноутбуком. Правда, беспроводные USB-Hub требуют наличия wi-fi.

Интерфейсы у USB-хабов: USB2.0 и USB3.0. Наиболее распространённым типом является USB2.0, обеспечивающий передачу данных со скоростью до 480Мб/с. USB3.0 намного быстрее — до 4,8Гб/с. Но и стоят в несколько раз дороже разветвителей с USB2.0. Порты для USB3.0 обычно окрашены в синий цвет. По конфигурации концентраторы могут быть оснащены и USB2.0 и USB3.0 портами. USB-хабы также различаются количеством USB-портов: их может быть от 2 до 6. Активные разветвители могут иметь до 16 портов. Некоторые хабы могут оснащаться клавишами включения USB-портов, что позволяет подключить только необходимые устройства.

Пассивные USB-хабы на интерфейсе 2.0 способны обеспечить надёжную работу трёх флешек без подсветки. Разветвители с USB3.0 могут обеспечить надёжное подключение 5-ти флешек.

Выбор интерфейса разветвителя зависит от USB-интерфейса подключаемого устройства. Максимальную скорость передачи данных устройств с USB3.0 может обеспечить хаб с портами USB3.0. Устройства, работающие с USB2.0, можно подключать как к портам USB2.0, так и к USB3.0. Поскольку, при подключении к последним просто не будет задействоваться повышенная скорость передачи данных.

Часто разветвители сочетают в себе функцию удлинителя. Это удобно при подключении к USB-портам в труднодоступных местах. Например, на задней стенке системного блока.

Для привлечения покупателей производители придают USB-разветвителям необычные формы. Например, делают концентраторы в виде человечка или банана.

USB-удлинители

В тех случаях, когда требуется оперативное подключение устройств, работающих на USB-интерфейсе, а порты на передней панели системного блока уже заняты или неисправны, можно использовать удлинители. Проще говоря, этот аксессуар просто удлиняет кабель. От разветвителя отличается количеством портов: в удлинителе он один. Поэтому в роли удлинителя можно применять и USB-хабы.

При использовании USB разветвителей и удлинителей следует учитывать, что с увеличением длины шнура увеличиваются потери напряжения и скорости передачи данных. Поэтому оптимальная длина обычных удлинителей — не более 3-5 м.

По типу USB-удлинители делятся на пассивные и активные. Пассивные удлинители просто передают сигнал. А активные имеют встроенный усилитель и разъём для подключения питания напряжением 5В, а также изготовлены из более качественного кабеля.

Если пассивный удлинитель может обеспечить надёжную передачу данных при длине кабеля 3-5 метров, то активные удлинители могут работать при длине кабеля 7-10 метров (а то и больше).
