Защитные оболочки для кабелей

Все кабели имеют защитную оболочку, которая часто также является ещё и изоляционной, защищающей окружающих от контакта с токоведущими проводниками. Однако собственной оболочки может оказаться недостаточно. Особенно, если провод или кабельные линии проходят в местах передвижения людей, либо же проложены возле мебели или оборудования. В таком случае кабель подвержен дополнительным нагрузкам — продавливанием, царапинам, порезам, чрезмерному изгибу. Если же он расположен под прямыми солнечными лучами, оболочка кабеля поддаётся нагреву и выгорает. Кроме того, возможно попадание воды, а это может привести к короткому замыканию. Чтоб избежать негативные факторы эксплуатации применяют специальные дополнительные защитные оболочки. Впрочем, они помогают решить и другие задачи — уменьшить объём сечения пучка проводов, сгруппировать разрозненные кабели в жгут, а также придать связке кабелей более эстетический вид (можно даже подобрать окраску оболочки в соответствии с интерьером).

При общих функциях дополнительные защитные оболочки, в зависимости от строения и структуры оболочки, отличаются свойствами. Например, гибкостью, способностью подвода и отвода отдельных проводов под защитную оболочку, способом монтажа (рассчитываются на укрытие при создании кабельных линий либо же подходят для установки на уже проложенные и подключённые кабели). Это обусловило большое разнообразие таких дополнительных оболочек.

Каких типов бывают дополнительные защитные оболочки?

Роль дополнительных защитных оболочек выполняют термоусадочные трубки и ленты, оплётки разных типов, гофрированные трубки.

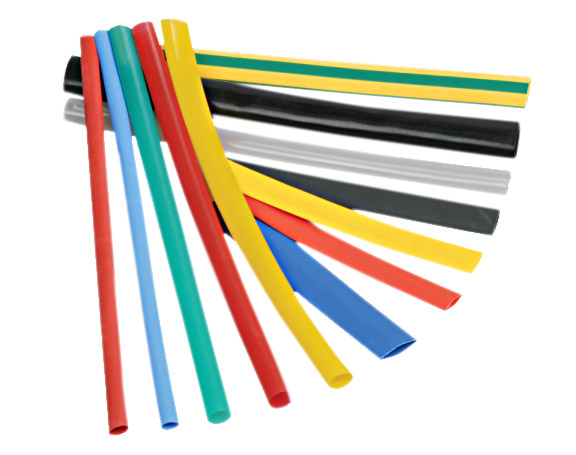

Термоусадочные трубки и ленты

Термоусадочные трубки преимущественно используются для укрытия пучков проводов (в частности, разных диаметров). Они обладают отличительным свойством — способностью сжиматься, уплотняя одиночный провод или пучок кабелей. При этом стенки оболочки утолщаются, таким образом образуется дополнительная защита. Ужатие осуществляется при помощи нагрева газовой горелкой или термовоздушным паяльным феном. Разновидности, имеющие термоплавкий клей, нанесённый на внутреннюю поверхность, дополнительно герметизируют связку кабелей, заполняя пространство между проводами.

Термоусадочные ленты похожи на термоусадочные трубки. Они точно так же сжимаются под воздействием температуры, однако она усаживается вдоль, а не впоперек. Также отличаются монтажом: термоусадочные трубки надеваются на кабели, тогда как термоусадочными лентами обёртывается пучок проводов.

Оба этих типа защитных оболочек применяются не только для кабелей. Ими укрывают металлическую арматуру и декорируют инструменты. Также часто их используют для маркировки кабелей или кабельных линий.

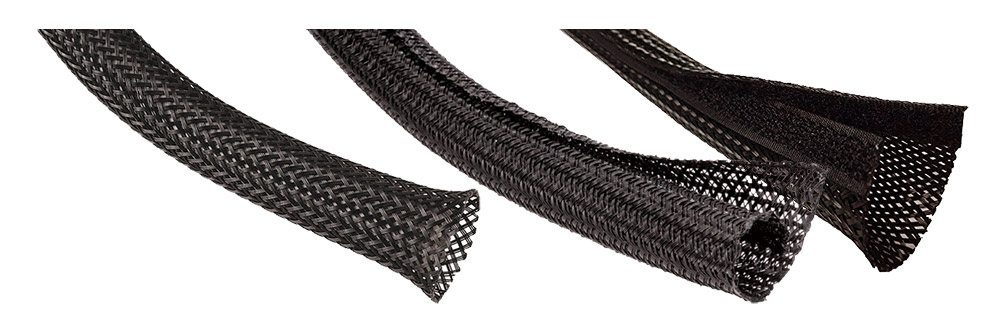

Защитные оплётки

Наиболее простым и удобным средством для укрытия отдельных проводов и создания кабельных жгутов (связок кабелей) являются различные оплётки. В отличие от термоусадок, они многоразовые. Для доступа к кабелю или после снятия не нужно повреждать целостность стенки оплёток. Кроме того, некоторые виды позволяют осуществить подвод или отвод одного или нескольких проводов из кабельного жгута в оплётки. Также такие защитные оболочки можно использовать для маркировки кабелей, не говоря об эстетическом аспекте, когда необходимо укрыть пучок кабелей разных диаметров и цветов. А ещё связку проводов в защитной оплётке можно зафиксировать на полу, стене или потолке при помощи кабельных креплений —скоб или дюбелей со стяжками.

Отличительная особенность защитных оплёток — способность растягиваться в диаметре и по длине. При этом они имеют отличную гибкость и плотно прилегают к кабелю или проводам.

Защитные оплётки различаются структурой стенок (которая определяется конструкцией, плетением волокон и их количеством), количеством стенок (одностенные или многостенные), способом монтажа. Основными разновидностями оплёток являются плетёные, текстильные и спиральные. В свою очередь, плетёные делятся на однонитевые и многонитевые. А многонитевые делятся на оплётки «змеиная кожа» и обёртываемые оплётки. Последние также разделяются на подвиды, в зависимости от механизма закрепления краёв.

Плетёные оплётки из мононити (монофиламентные) изготавливают из одинарной полимерной или металлической толстой нити. Такой вид оплёток обладает наибольшей расширяемостью в диаметре и по длине. У них стенки жёсткие и прочные. Из-за этого их внутренняя поверхность способствует повышенному трению при сгибаниях и перемещению. Однако при этом у них есть преимущество — из промежутков между плетениями можно вывести или подвести к пучку проводов один или несколько проводов. Поэтому для ответвлений не нужно делать разрыв оболочки. Данный вид защитной оболочки может устанавливаться на кабели с смонтированными разъёмами. Укладка кабеля или проводов производится путём их просовывания через поперечные отверстия — отрезы оплётки.

Плетёные многонитевые оплётки типа «змеиная кожа» характеризуются мягкими тканевыми стенками с большим количеством плетёных волокон. У них мягкая внутренняя поверхность с плотной стенкой. Их преимущество в полном укрытии. Из-за этого их часто используют для защиты шнуров питания электроприборов и автомобильной проводки. Такие защитные оболочки плохо расширяются в диаметре (в сравнении с другими разновидностями оплёток), однако хорошо растягиваются по длине. Укрытие одиночного кабеля или пучка кабелей осуществляется через поперечные отверстия, поэтому монтаж возможен только на неподключённые кабели. Это связано с тем, что провода просовываются вовнутрь защитной оболочки.

Плетёные многнитевые обёртываемые оплётки по структуре и гладкости поверхности стенок идентичны оплёткам «змеиная кожа», но при этом отличаются способом покрытия проводов. Монтаж данных оплёток производится не просовыванием, а обёртыванием. Благодаря этому их можно использовать для смонтированных и проложенных кабелей. Дело в том, что такие оплётки раскрываются. Для этого у них имеется продольный разрез по всей длине. Таким образом, провода и кабели просто обёртываются. При необходимости разрез можно раскрыть и вынуть нужный кабель или проверить состояние проводов. В зависимости от способа скрепления краёв шва делятся на самозаворачивающиеся (перекрываётся в нахлёст и держат трубчатую форму), на застёжках (липучках), на клеевые (края швов покрываются термоплавким клеем, который склеивает разрез).

Текстильные оплётки являются цельнотканными. Они изготавливаются из термостойких полимерных нитей, которые размещаются продольно, и поперечных термоусаживаемых волокон из полиэтилена. При нагреве такие оболочки сжимаются, тем самым обеспечивается плотный контакт с кабелем или шлангом. А благодаря мягким стенкам избегается перетирание. Чаще всего такие оплётки встречаются в автомобилях.

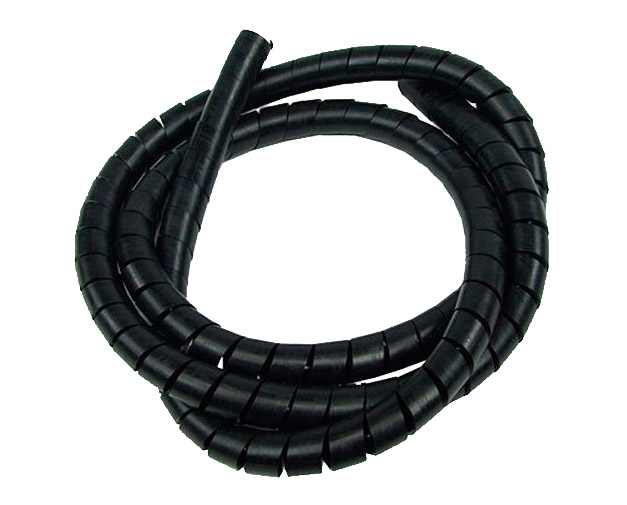

Спиральные оплётки заметно отличаются от плетёных. У них стенки не цельные и они не состоят из переплетения нитей. Соответственно, они не обеспечивают максимальную защиту и пропускают влагу и пыль к кабелям. При этом есть и преимущество — способность растягиваться в 1,5 раза по диаметру и в несколько раз по длине. Хотя в таком случае увеличиваются зазоры между оплёткой и уменьшается площадь защиты. Сами стенки являются спирально намотанными витками ленты, которая бывает пластиковой и металлической. Её ширина у разных оплёток отличается. Второе преимущество спиральных оплёток состоит в возможности подвода и отвода отдельных проводов или пучка к связке кабелей. Это делается через зазоры между витками. Укрытие проводов может осуществляться через поперечные отверстия или через щели в обмотке.

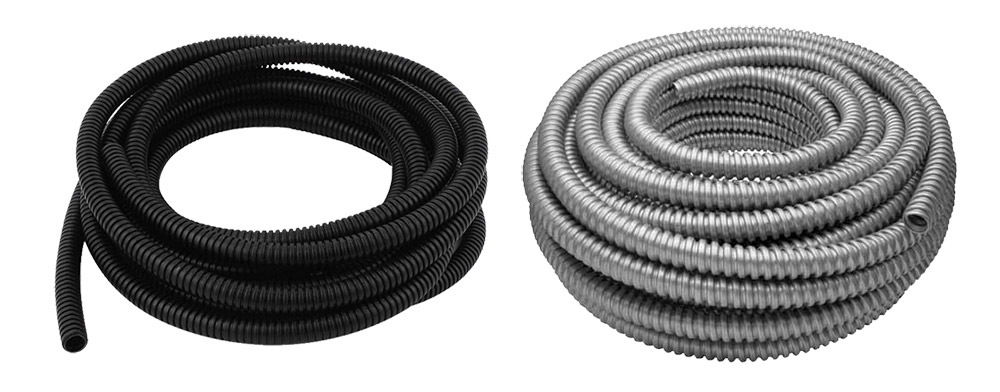

Гофрированные трубки

Для полной защиты по всей длине кабеля или связки кабелей с повышенной механической защитой рекомендуется использовать электротехнические гофрированные трубки. Их задача состоит в защите от механических повреждений, а также от повышенной температуры и влажности. При этом они способны сгибаться практически под любым углом и в любом месте. Из-за этого такие защитные оболочки предназначаются для прокладки на неровных поверхностях и трассах с изгибами.

Гофрированные трубки — это трубки с переменным сечением, состоящие из коротких участков малого диаметра с тонкими стенками и с более длинными участками с толстыми стенками. За счёт этого обеспечивается возможность сгибания. Гофротрубки могут растягиваться по длине, однако диапазон растяжения у неё незначительный. Это объясняется жёсткостью материала, из которого их делают. Чаще всего это пластик — полиэтилен низкого давления, поливинилхлорид. Впрочем, существуют и металлические гофротрубки (их также назвывают металлорукавами).
