Разница между кабелем utp 5e и патч кордом UTP

Большое поступление кабеля utp cat 5e и патчкордов UTP на складе TCOM.

Для неискушенного покупателя не всегда ясна разница между определениями "витая пара", "патч корд", "кабель UTP". Разбираемся вместе, что представляет каждое из этих понятий.

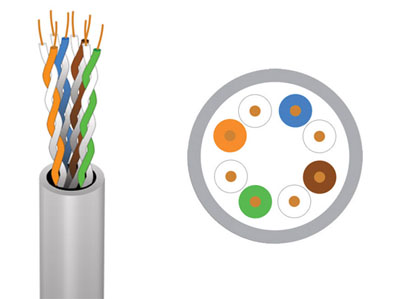

Что такое кабель utp cat 5e?

Категория (Cat. 5) для кабельной продукции указывает на тип кабеля, применяемого для трансляции сигналов, который состит из 4 попарно витых между собой проводов. Сфера применения в организованных кабельных магистралях и системах. Это может быть локальная компьютерная сеть или участок сети Интернет. Данный стандарт кабелей обеспечивает пропускную способность около 100 MHz и соответствует в организации сетей от 10 до 1000BASE-T. Возможно также применение для прокладки телефонных линий и трансляции видео-сигналов.

Производится и продается кабель в бухтах по 305м. В зависимости от материала центральной жилы, использование кабелей длиной более 305м приводит к затуханию (потере качества) первичного сигнала.

В зависимости от потребности и ценовой политики, можно приобрести продукцию разных характеристик из таблицы, приведенной ниже. Весь ассортимент витой пары смотрите в соответствующем разделе Кабель витая пара

Артикул	Название	Производитель	Фото	Экран	Прокладка	Материал	Цвет	Длина
7-0613A	Кабель UTP Сat.5e KW-Link 4x2x(0,51CCA), диам.-5,3мм, серый, 305м	KW-Link		без экрана	внутренняя	омеднённый алюминий	серый	305м
7-0613	Кабель UTP Сat.5e KW-Link 4x2x(0,51CU), диам.-5,3мм, серый, 305м	KW-Link		без экрана	внутренняя	медь	серый	305м
7-0653A	Кабель FTP Сat.5e KW-Link 4x2x(0,51CCA), диам.-6,3мм, серый, 305м	KW-Link		с экраном	внутренняя	омеднённый алюминий	серый	305м
7-0653	Кабель FTP Сat.5e KW-Link 4x2x(0,51CU), диам.-6,3мм, серый, 305м	KW-Link		с экраном	внутренняя	медь	серый	305м
7-0623A	Кабель UTP(PE) Сat.5e KW-Link 4x2x(0,51CCA), наружный, чёрный, 305м	KW-Link		без экрана	наружная	омеднённый алюминий	черный	305м
7-0623	Кабель UTP(PE) Сat.5e KW-Link 4x2x(0,51CU), наружный, чёрный, 305м	KW-Link		без экрана	наружная	медь	черный	305м
7-0663A	Кабель FTP(PE) Сat.5e KW-Link 4x2x(0,51CCA), наружный, чёрный, 305м	KW-Link		с экраном	наружная	омеднённый алюминий	черный	305м
7-0663	Кабель FTP(PE) Сat.5e KW-Link 4x2x(0,51CU), наружный, чёрный, 305м	KW-Link		с экраном	наружная	медь	черный	305м

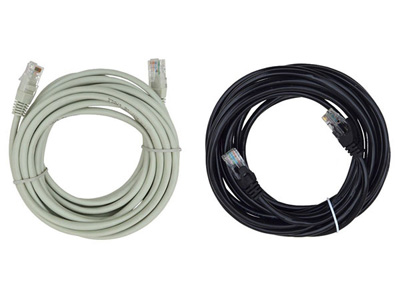

Что такое патч корд utp?

Патч корд UTP - соединительный кабель, терминируемый с обеих сторон разъемами RJ45. Он служит для непосредственного подключения устройств друг к другу, а также посредством коммутации через патч-панели.

Патчкорды из последнего поступления представлены в таблице ниже.

Весь актуальный ассортимент пачкордов интернет-магазина TCOM смотрите в разделе Шнуры патчкорды

Артикул	Название	Производитель	Фото	Длина
5-0802	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 1метр	Tcom		1м
5-0803	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 2метра	Tcom		2м
5-0804	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 3метра	Tcom		3м
5-0805	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 5метров	Tcom		4м
5-0806	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 10метров	Tcom		10м
5-0807	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 15метров	Tcom		15м
5-0808	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 20метров	Tcom		20м
5-0809	Патчкорд шт.8Р8С- 8Р8С, UTP 4пары кат-5Е, серый, 30метров	Tcom		30м

Схемы обжима кабеля UTP cat.5 в патч-корд

Ethernet-шнуры различаются по длине и типу обжима. 8P8C-Коннекторы с обеих сторон шнура могут быть обжаты по одной из общепринятых схем коммутации.

Электрические характеристики для кабеля UTP категории 5 при 20°С

По таблице ниже можно узнать электрические характеристики кабеля UTP cat.5

Характеристика	Номинальное значение
Волновое сопротивление @ 100 МГц	100 Ω
Номинальные характеристики импеданса @ 100 МГц	100 Ω
Фазовая скорость	0.64 c
Фазовая задержка	4.80-5.30 нс/м
Электрическая_ёмкость при 800 Гц	52 пФ/м
Индуктивность	525 нГ/м
Частота среза	≤ 57 кГц
Максимальная нагрузка на растяжение во время монтажа	100 H
Диаметр жилы	AWG-24 (0.51054 мм; 0.205 мм² )
Толщина изоляции	0.245 мм
Максимальный ток в проводнике	0.577 A
Рабочая температура	от -55 до +60 °C
Максимальное рабочее напряжение	125 V
